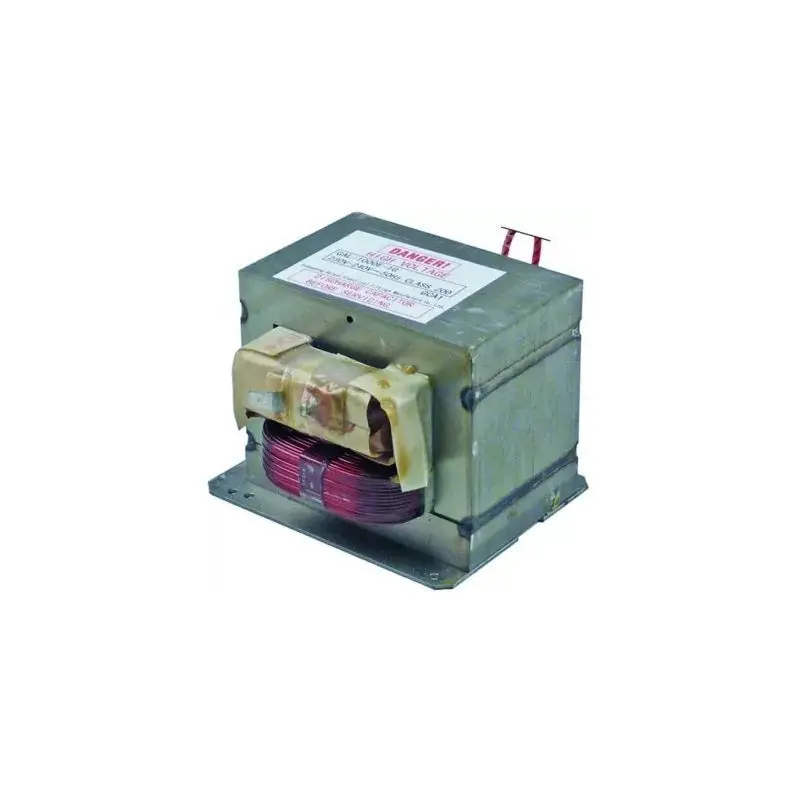

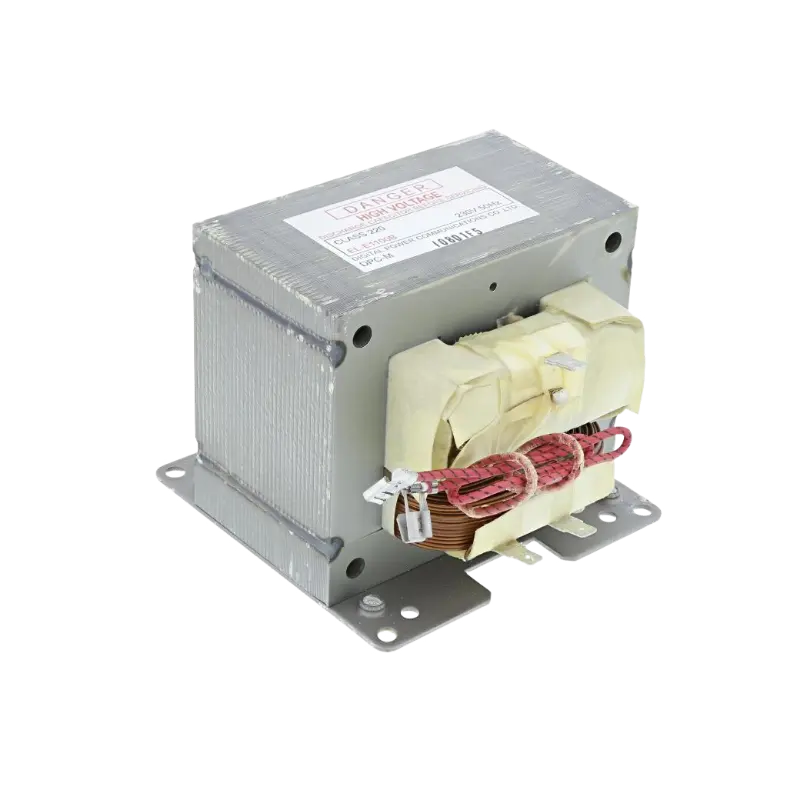

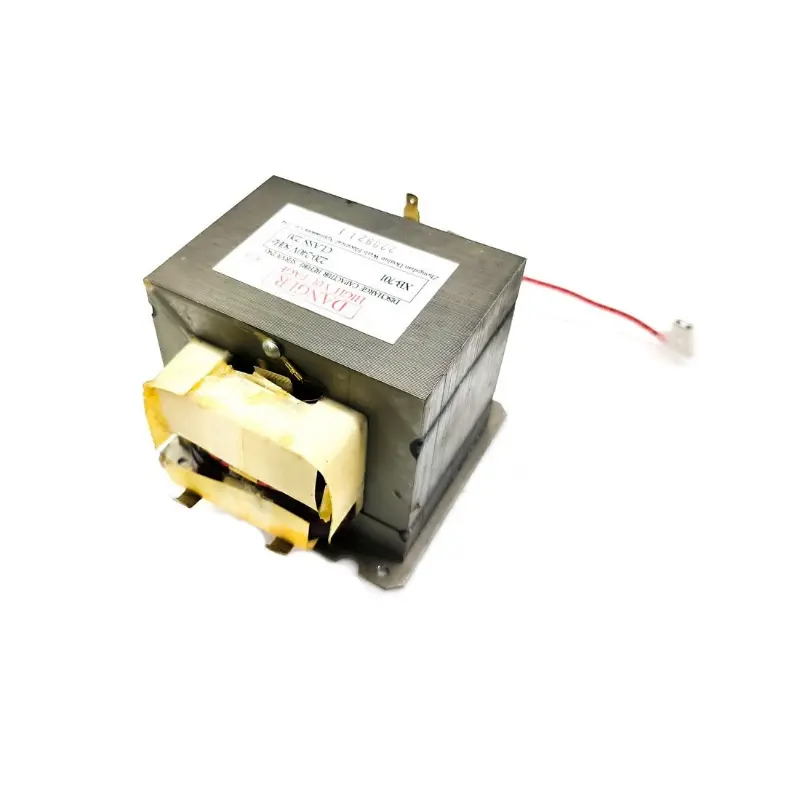

Transformador de Alta Tensión para Microondas – Varios Modelos Testeados

Descripción

¿Tu microondas hace un zumbido eléctrico insoportable, huele a quemado o funde el fusible principal de casa en cuanto le das a calentar? El transformador de alta tensión es el componente pesado encargado de elevar la corriente doméstica para alimentar al magnetrón.

• Estado: Recambio original recuperado, testeado exhaustivamente bajo carga en nuestro laboratorio y 100% garantizado.
• Compatibilidad: Modelos multimarca compatibles con Samsung, LG, Teka, Balay, Daewoo, Panasonic, Sharp y más.
• Compromiso PlacAsturias: Piezas limpias, revisadas y listas para montar. Ahorra más del 60% frente al recambio nuevo de fábrica.

⚠️ ADVERTENCIA DE SEGURIDAD IMPORTANTE (Para mostrar en un recuadro destacado)

¡Atención! El circuito de alta tensión de un microondas trabaja con voltajes extremadamente peligrosos (superiores a los 2,000 V). Nunca manipules, midas ni toques el transformador o el condensador con el aparato enchufado a la corriente de la pared. Asegúrate siempre de descargar previamente el condensador de alta tensión antes de iniciar la reparación técnica.

El motor eléctrico que da fuerza a tu microondas

El transformador de alta tensión (HVT) es el núcleo de potencia del aparato. Su función es recibir los $230\text{ V}$ de la red eléctrica de tu vivienda a través de su devanado primario y transformarlos en aproximadamente $2000\text{ V}$ alternos en su devanado secundario, indispensables para excitar el filamento del magnetrón y generar las microondas.

Características Técnicas del Componente:

• Tensión de Entrada (Primario): $230\text{ V}$ AC / $50\text{ Hz}$.
• Tensión de Salida (Secundario): Alta tensión de aprox. $2000\text{ V}$ a $2200\text{ V}$ AC.
• Devanado de Filamento: Devanado auxiliar de baja tensión (aprox. $3\text{ V}$ a $4\text{ V}$ AC) para calentar el magnetrón.
• Estructura: Núcleo de acero laminado de alta resistencia con soporte de fijación metálico integrado de 4 orificios para anclaje firme en la base del chasis.
• Conexiones: Terminales tipo Faston macho de $6.3\text{ mm}$ de alta conductividad.

Principales Modelos Disponibles en Stock (Selecciona tu modelo en el menú de compra):

Disponemos de una amplia variedad de potencias y marcas recuperadas. Busca la pegatina o el grabado metálico en tu pieza rota para elegir el recambio exacto:

• MD-701EMR / MD-801EMR / MD-901EMR (Muy comunes en marcas del grupo Midea, Teka y universales).
• GAL-700E / GAL-800E / GAL-900E (Estándares de gran fiabilidad).
• Class 220 / SHV-U13 (Compatibles con microondas Samsung y LG).
• Si no encuentras el código exacto de tu transformador, escríbenos por WhatsApp con una foto y te buscamos la equivalencia técnica.

🩺 Guía de Diagnóstico: ¿Cómo saber si el transformador está averiado?

Si sospechas que el transformador del microondas ha fallado, puedes realizar estas 3 pruebas sencillas con tu multímetro (polímetro) en modo resistencia, siempre con el microondas completamente desenchufado:

1. Prueba del Devanado Primario: Mide entre las dos patillas de entrada de 230 V Debe darte una lectura muy baja pero continua.  Si da infinito, el bobinado está cortado.
2. Prueba del Devanado Secundario (Alta Tensión): Mide entre la lengüeta de salida de alta tensión (la patilla aislada) y el propio chasis metálico del transformador (asegúrate de rascar un poco la pintura para hacer buen contacto).  Si da infinito, está abierto.
3. Prueba de Derivación a Tierra: Mide la resistencia entre las patillas del primario y el chasis de metal. Debe dar infinito. Si da continuidad o un valor de resistencia bajo, el bobinado está derivado y fundirá los fusibles inmediatamente al encender el aparato.
