Descripción
El estabilizador de potencia para el magnetrón

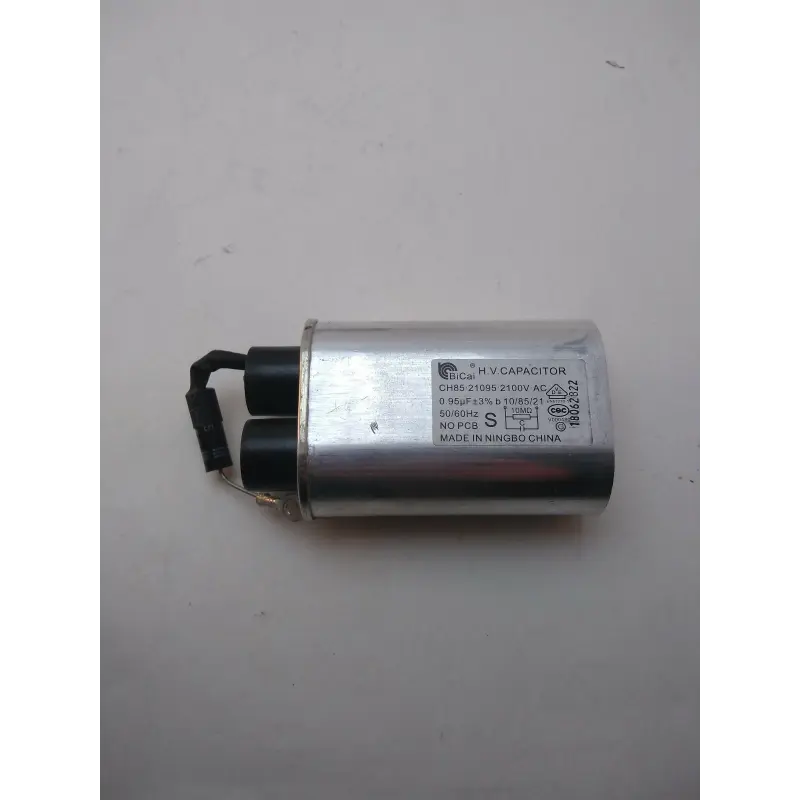

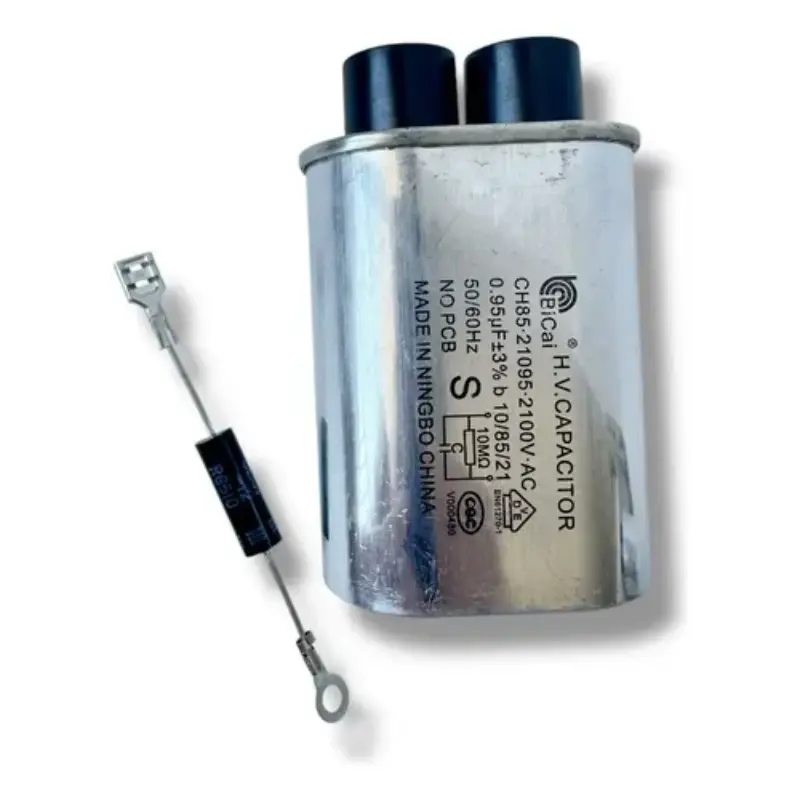

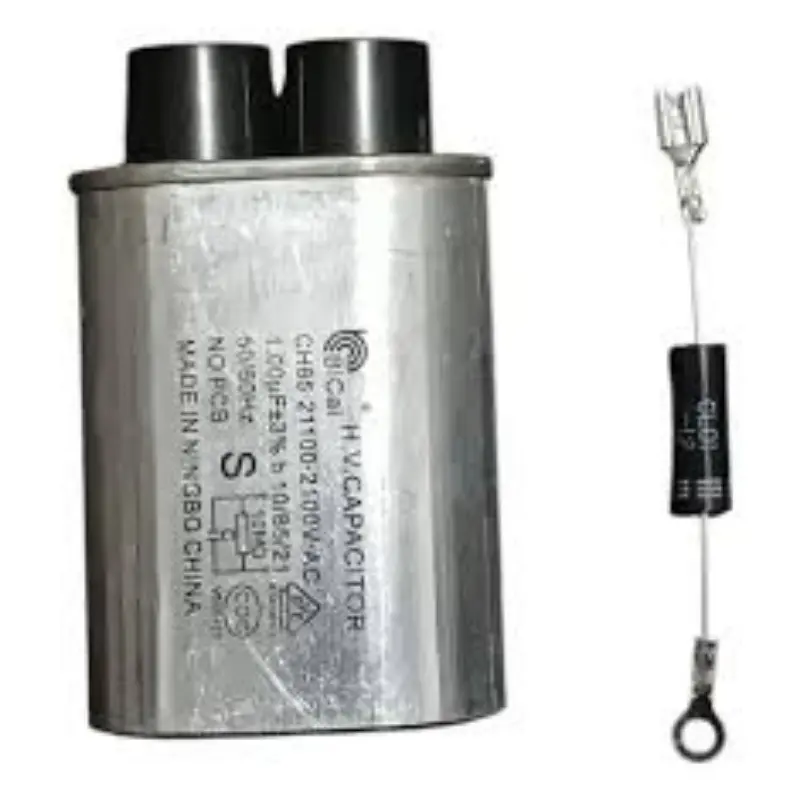

El condensador de alta tensión (H.V. Capacitor) actúa como un almacén de energía temporal. En cada ciclo eléctrico, se carga y se descarga en combinación con el diodo de alta tensión para doblar los aproximadamente 2.000 V del transformador hasta alcanzar los casi 4.000 V de corriente que necesita el magnetrón para empezar a emitir ondas de calor.
Características Técnicas del Componente:
- Tensión de Trabajo Nominal: 2.100 V.
- Estructura: Carcasa de aluminio blindada para soportar altas presiones y temperaturas.
- Resistencia de Descarga Interna: Resistencia integrada que descarga el condensador automáticamente a los pocos segundos de apagar el aparato (aun así, se debe descargar manualmente por seguridad).
- Terminales de Conexión: Configuración estándar de lengüetas Faston macho

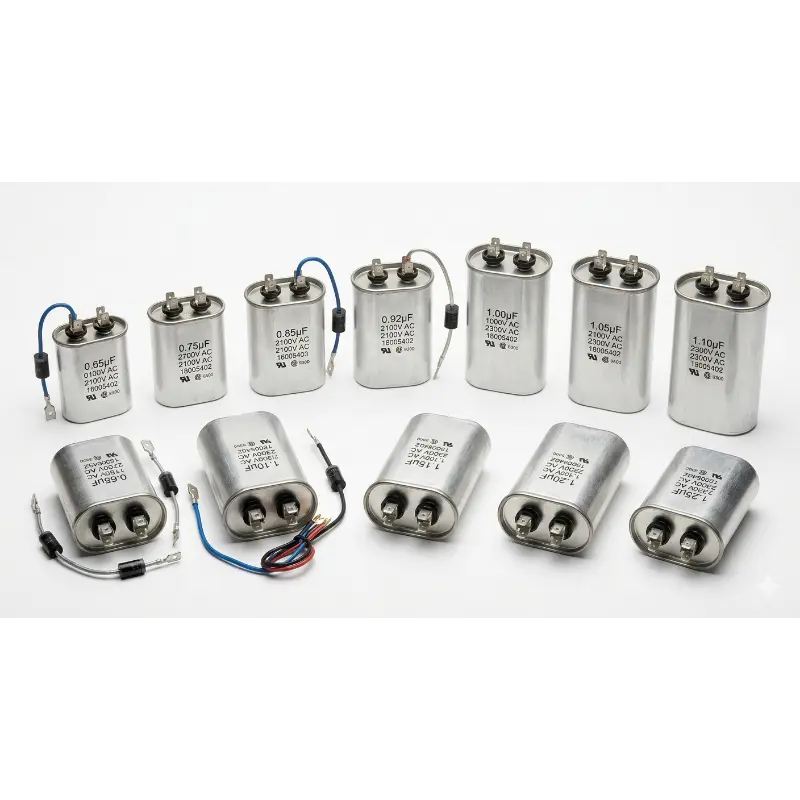

Capacidades en Microfaradios ($\mu\text{F}$) Disponibles en Stock:
Es muy importante que selecciones una capacidad idéntica a la de tu pieza rota. Busca el valor grabado en el aluminio del condensador original:
- 0.65 – 0.75 (Habitual en microondas pequeños de 700 W
- 0.80 – 0.85 (El estándar más común en microondas de 800 W
- 0.90 – 0.95 (Para equipos medianos de potencia media-alta)
- 1.00 – 1.05 (Común en microondas grandes con grill potente)
- 1.10 – 1.15 (Modelos industriales o de alta gama)
🩺 Guía de Diagnóstico: ¿Cómo saber si el condensador o el diodo están rotos?
Realiza estas comprobaciones con tu multímetro en frío y con el aparato completamente desenchufado y el condensador descargado:
1. Comprobación del Condensador (Cortocircuito):
Pon tu polímetro en modo Continuidad (pitido) o en Resistencia en la escala más alta:
- Mide entre los terminales de un lado y del otro: No debe pitar ni marcar resistencia baja permanente. Si pita de forma continua, el condensador está cruzado (en cortocircuito) y es el culpable de que salten los fusibles de tu casa o el del microondas. Debe cambiarse.
- Mide entre cualquier terminal y la carcasa de aluminio externa: Debe marcar infinito. Si hay continuidad con la carcasa, está derivado a tierra y es altamente peligroso.
